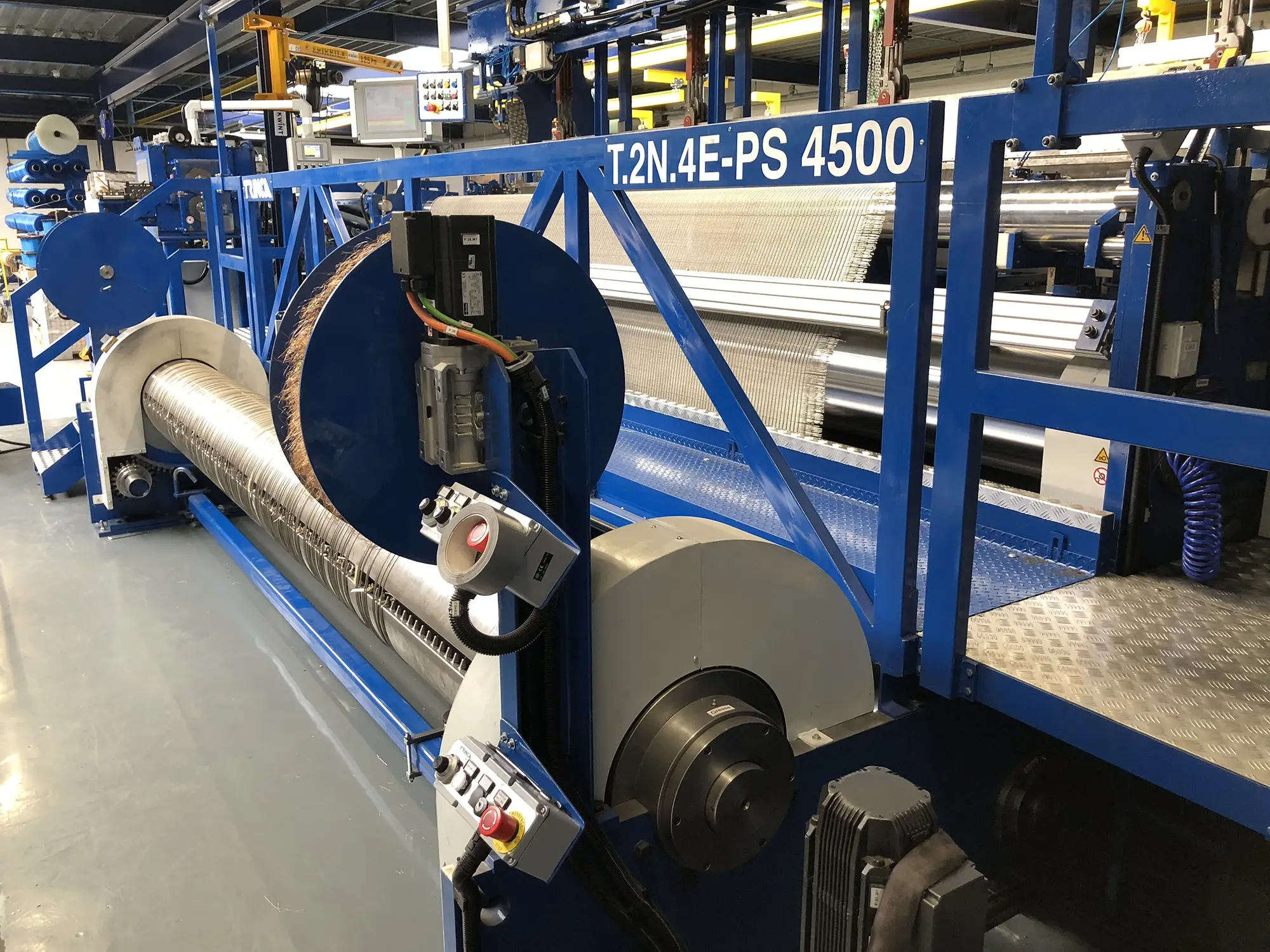

MOD. T.N.E/PS

Macchine tessili industriali per tessuti metallici

Telai idonei a tessere tessuti per architettura, tessuti per nastri di trasporto e tessuti pesanti con cavi in acciaio

La nuova linea di telai T.N.E/PS è stata progettata e costruita per soddisfare le richieste di mercato dei tessuti metallici estremamente pesanti con larghezze di tessitura da 2 a 8 metri.
Con l’inserimento di trama a nastro brevettato, è possibile inserire fili con diametro min. mm. 0,10 – max mm. 6 preondulati o dritti, flessibili o rigidi.
La preondulatrice TRINCA mod. ON 60 e l’aspo TRINCA mod. AS 1000 sono dispositivi indispensabili per la produzione di tessuti metallici preondulati o tessuti metallici con grandi diametri di trama.
La preondulatrice TRINCA mod. ON 60, l'aspo svolgitore TRINCA mod. AS 1000 ed il telaio trinca mod. T.N.E./PS sono collegati elettricamente e sincronizzati uno all’altro.
Uno speciale software controlla e sincronizza con un funzionamento automatico le tre macchine, con un risultato di eccellente qualità produttiva e controllo.

Dati Tecnici

  • Filo di trama da mm. 0,10 a mm. 6,00
  • Filo di trama preondulato da mm. 1,00 a mm. 6,00
  • Aste rigide preraddrizzate da mm. 2,00 a mm. 6,00
  • Materiali: acciai al carbonio, acciai inox, leghe
Velocità regolabile 0 - 45 0 - 50 0 - 60 0 - 80
Forza in battuta max Nm 100.000
Larghezza di tessitura in mm 8.000 6.500 4.000 2.000

Preondulatrice per fili metallici mod. on 60 - ON 80 - ON 120

  • Preondulatrice ON 60 - diametro filo R1400 Nm2, diametro min. mm 1 - max. mm 5
  • Preondulatrice ON 80 - diametro filo R1400 Nm2, diametro min. mm 3 - max. mm 8
  • Preondulatrice ON 120 - diametro filo R1400 Nm2, diametro min. mm 4 - max. mm 12
  • Diametro degli ingranaggi min. mm. 170 - max mm.220
  • Motore con regolazione velocità in sincronismo con telaio
  • Velocità filo preondulato da 0 a 120 metri/minuto
  • Controllo tramite plc con impostazione delle velocità, accelerazioni e decellerazioni
  • Pulsantiera di comando con display per visualizzare la velocità, le accelerazioni e decellerazioni
  • Tastiera numerica per la programmazione
  • Impostazione delle lunghezze di filo preondulato con taglio automatico alla misura stabilita
  • Conteggio del numero dei fili da preondulare con arresto al raggiungimento del numero impostato

Aspo svolgitore mod. as. 1000

  • Diametro del disco porta matasse max mm.1000
  • Portata max dell’aspo Kg. 1000
  • Velocità regolabile di svolgimento min. 0 - max 150 giri/minuto
  • Motore ac - 4p - 1450 giri/minuto - Kw 4 - V400 – Hz 50
  • Controllo tramite plc con impostazione della velocita`, accelerazioni e decelerazioni
  • Pulsantiera di comando con display per visualizzare la velocità, le accelerazioni e decelerazioni
  • Tastiera numerica per la programmazione
